"KXPD3 Keyer Paddle" は普通の KEY 端子とは別に、下部で4ピンで出ているのを使っている。マニュアルにも回路図にもピン配置が書いていないので調べた。(KXPD3 は持ってない)

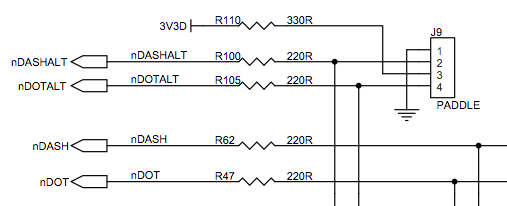

ピン番号は回路図に倣った。KX3SchematicDiagramDec2012.pdf の9ページ

3V3 は何のためについているかわからないけど、330Ωがついているので10mAしか流れない。実測したけど9mAしか流れない。

GND はケースに導通しているのと共通
