室内機の電源ラインにもっと大きなコアを巻いてみる

ハムフェアにて内径19mm外形40mmの大型のコアを購入したので、これを5ターンほどエアコンの電源ラインに巻いてみた。

これは効果が抜群だった。(コアは内側を1回通る=1ターンなので、この画像で5ターン)

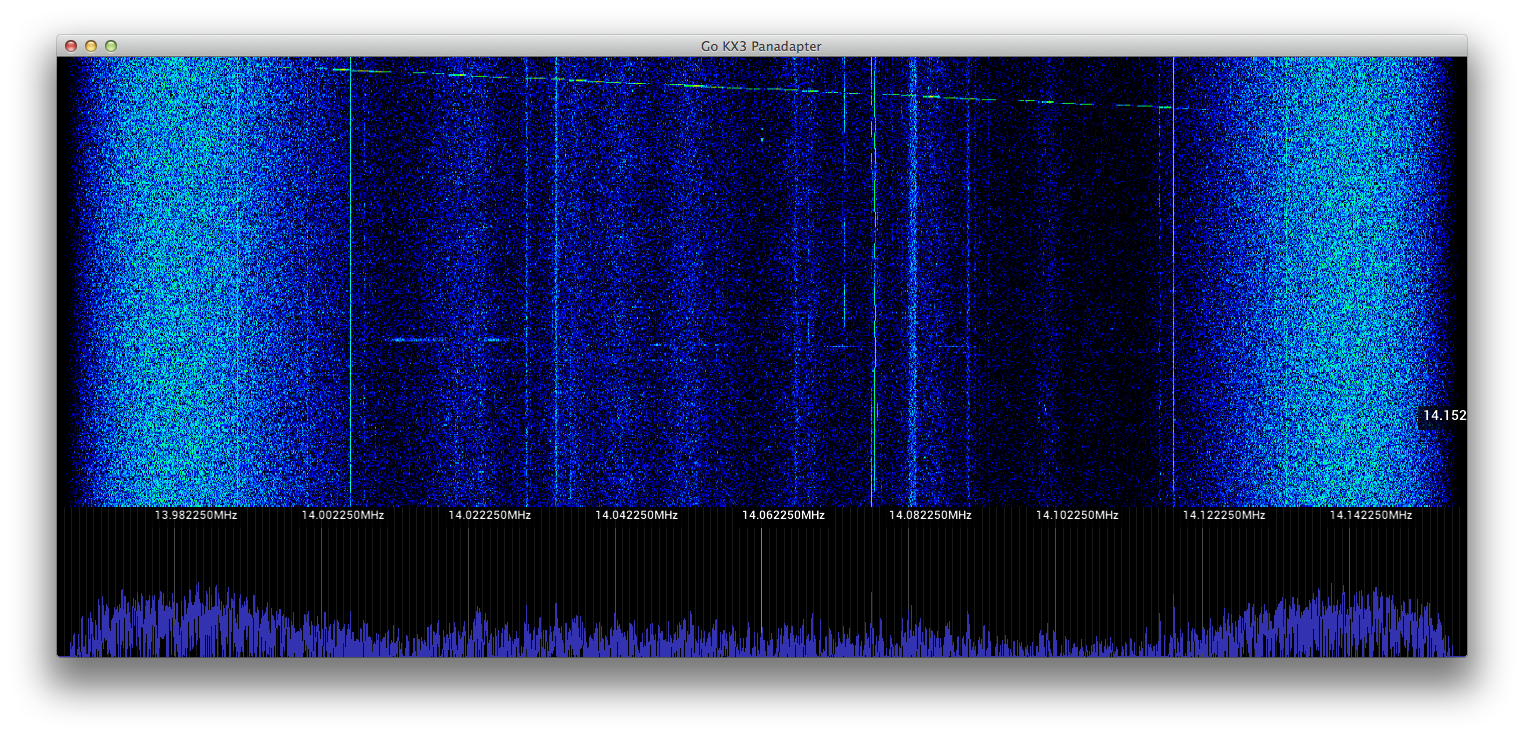

対策前

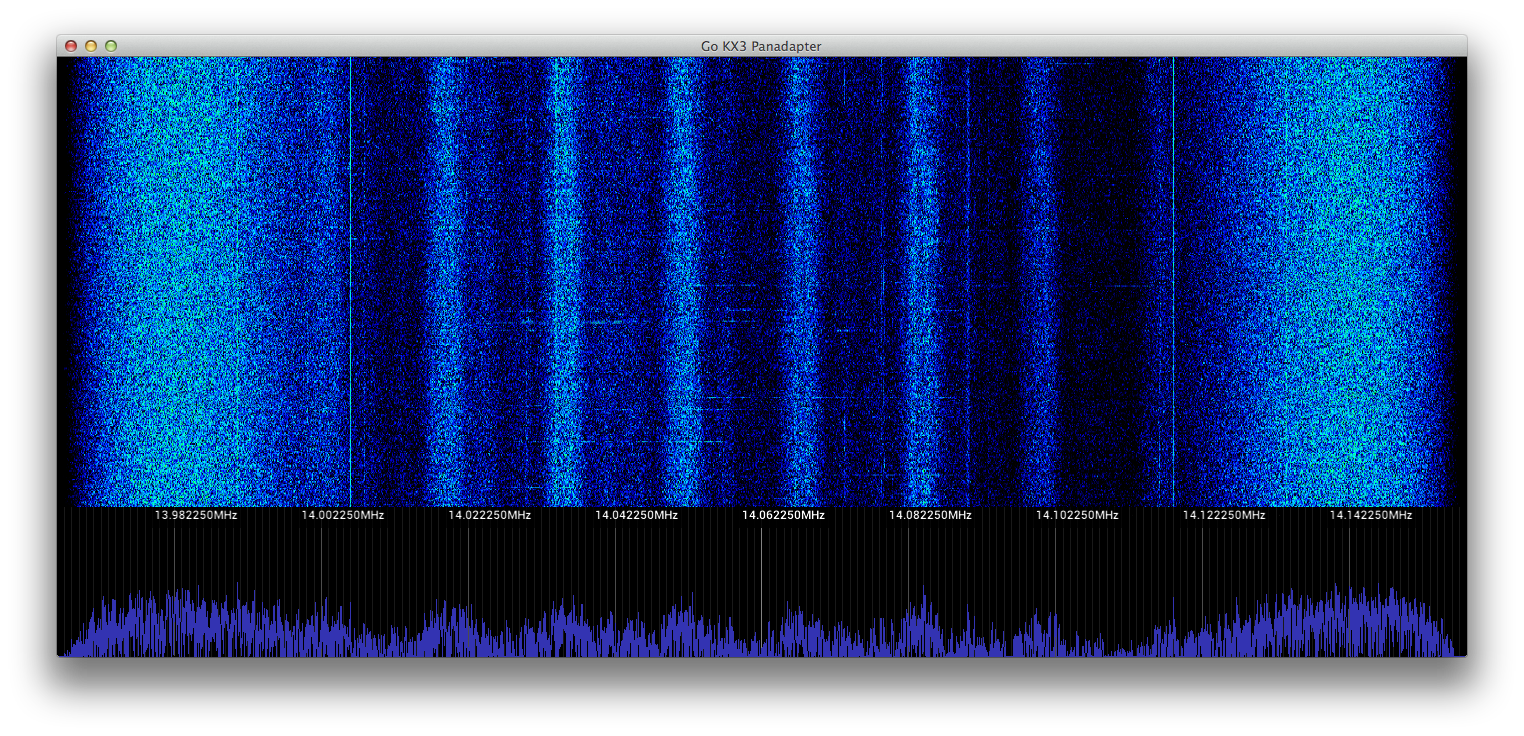

対策後:

コアを閉じた瞬間から減りはじめて感動的な体験をする

室内機と室外機とを繋ぐ線にCMFを入れる

かなり狭い領域かつパッツンパッツンなので、あまりコアを入れる余地がない。

とりあえず1ターン入れてみたが、あまり効果が見られなかった。複数個入れれば違うのかもしれないけど、入れるスペースがなかったためひとまず諦めた。

基本的に巻数の2乗に比例してインピーダンスが上昇するので、複数回巻けないというのはかなり厳しい。5ターンのコア1つと同じインピーダンスを1ターンのコアを複数で解決しようとすると単純に25個必要になる。

今回の教訓

1回小さいコア入れたぐらいで諦めず、複数回巻けるコアでも試してみる。

あと根本的にコアのデータシートから「このぐらいのインピーダンスが主流」っていうのを感じとっておいて、巻数でどれぐらいインピーダンスが上がるか、目安程度でも感覚的に想像できるようになると便利そう。最近得た知見としては

• ローバンドほど対策が厳しい
  • 元々低い周波数だとコアのインピーダンスが低いので、かなり巻きまくる必要がある
  • 例えば7MHzで20Ωのインピーダンスのコアだと、1つのコアに13回巻かないと目安となる3kΩにならない。
• 巻きすぎるとハイバンドでの特性が悪化する

村田製作所がコアの選定方法というページを公開していて便利
