(実質的な) 非接続状態のことをハイインピーダンス (Hi-Z) 状態 (Tri-state) と言う。久しぶりに触ると、どうすれば Hi-Z になるんだっけ？？となるのでメモしておく

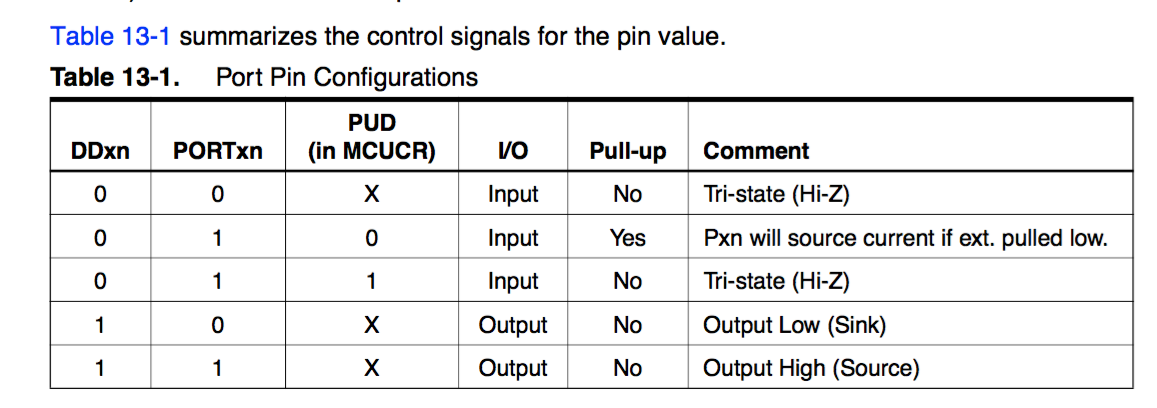

Arduino 風にいうと、

• DDxn は pinMode(XX, INPUT | OUTPUT);
• PORTxn は digitalWrite(XX, LOW | HIGH);
• PUD (in MCUCR) はプルアップの有効化を決めるフラグだけど普通は有効にしとくので気にしない (Pull-up Disable フラグ、1でdisableされる)

プルアップ有効のケースだと、pinMode が INPUT かつ digitalWrite で LOW したピンはハイインピーダンス
