ヘテロダイン(周波数変換)を使ったタイプ

この方法の利点は信号を選択できることで、矩形波の高調波も信号源とできることだと思われます。つまり低い周波数しか発振できなくても、高調波を使うことで広い周波数を測定できます。

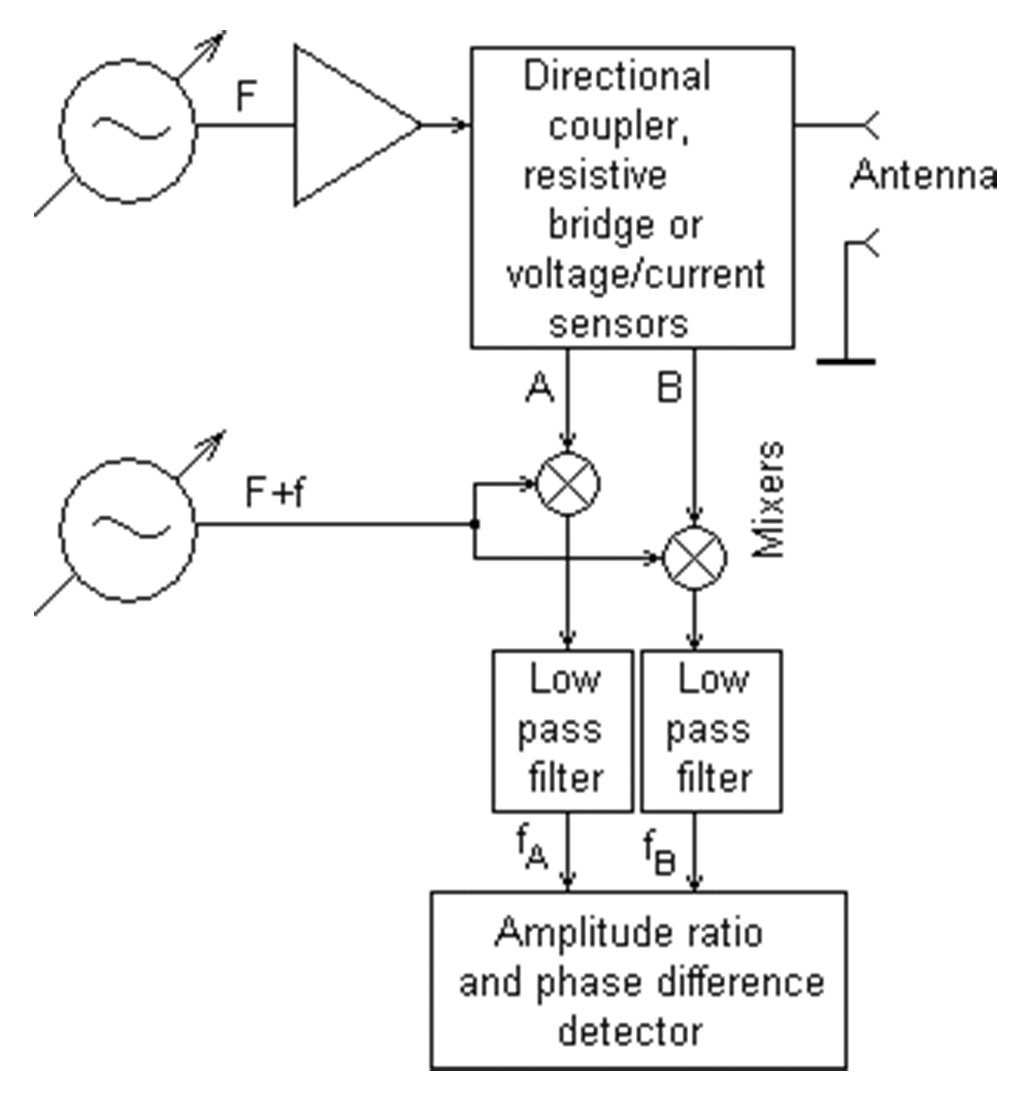

アンテナの入力に適当な信号を入力し、測定したい周波数 + f の周波数を出力に合成して、低い周波数 (中間周波数) f に測定したい周波数を変換します。この中間周波数にバンドパスフィルタをかければ目的信号を選択できます。

十分低い固定の周波数に変換されるので、実際の検波処理・位相差検出はADCとソフトウェア処理で行えます。

ダイレクトコンバージョンを使ったタイプ

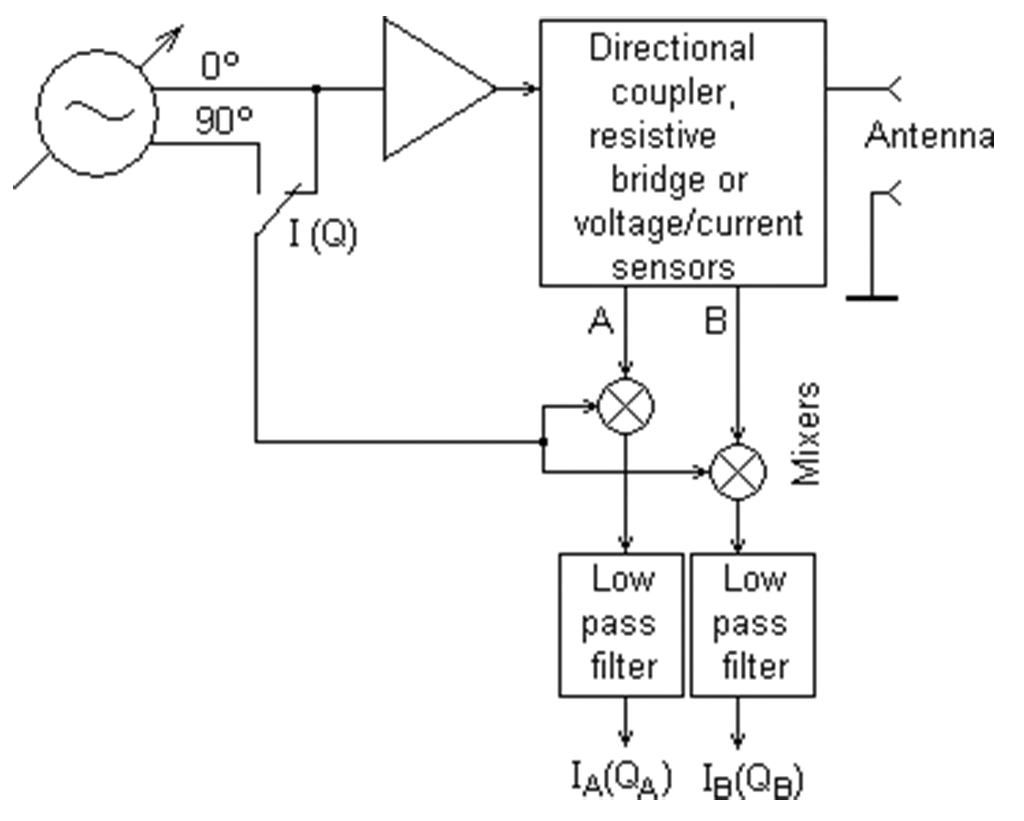

ヘテロダインの一種ですが、目的周波数自体と、位相差90度の信号を出力に合成して、I/Q 信号として直接 0Hz にコンバートします。実際の検波処理・位相差検出はADCとソフトウェア処理で行います。
