2016年 10月 08日

BeagleBone Black の LED をはんだゴテなしで延長する

tech

BBB には USER LED という青色 LED が基板上4つあって、デフォルトではフラッシュアクセス時に点灯するような設定になっています。基板上にあってすぐ使えるので便利です。

ただ、この USER LED のロジックピンはピンヘッダに出ていないため、USER LED をそのまま基板の外に表示させておきたいなんて場合には少々やっかいです。

ということで表題のようなことをやってみました。

基板につけるアダプタをつくる

こんな感じのを作ります

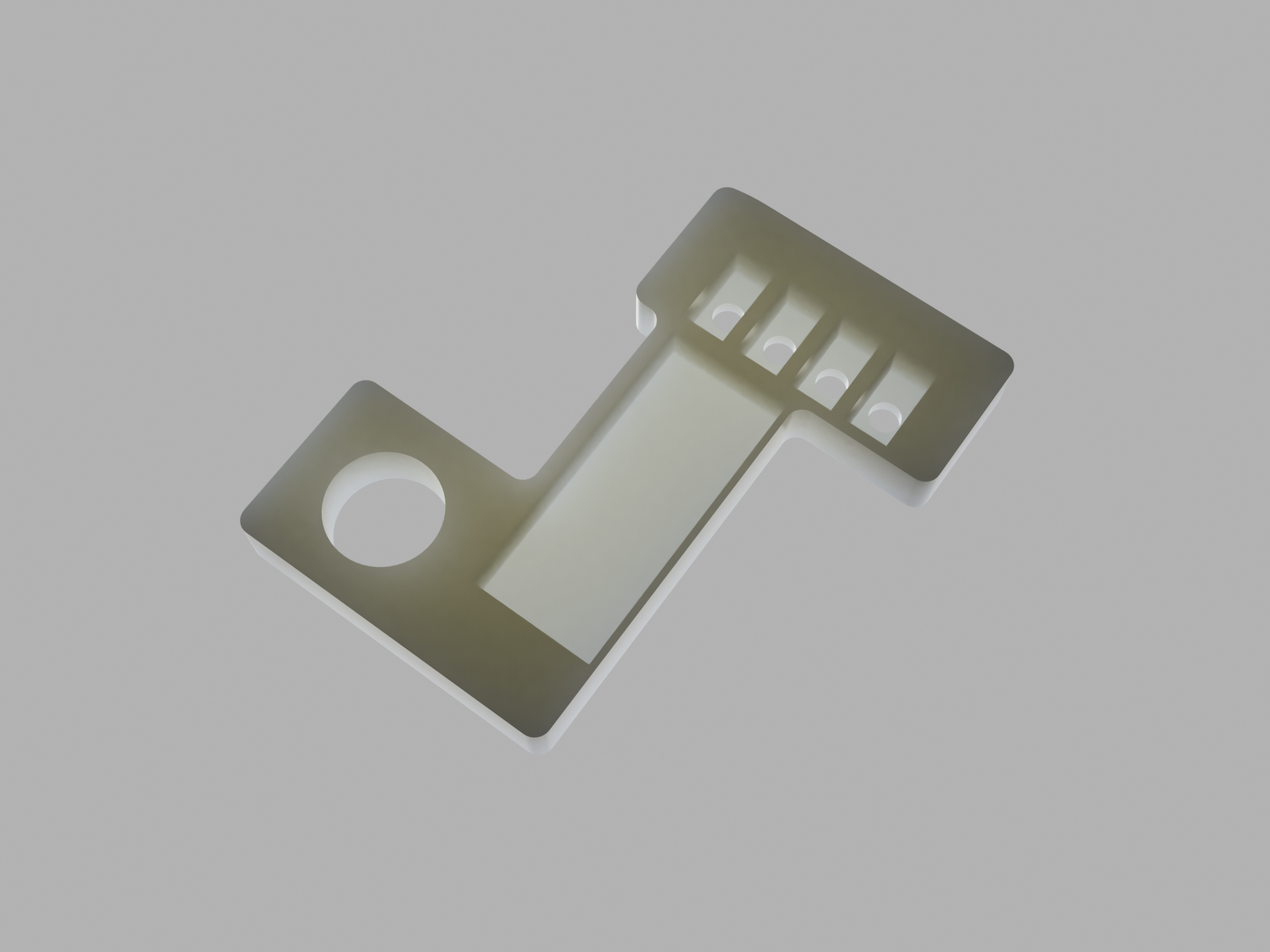

裏から見るとこう

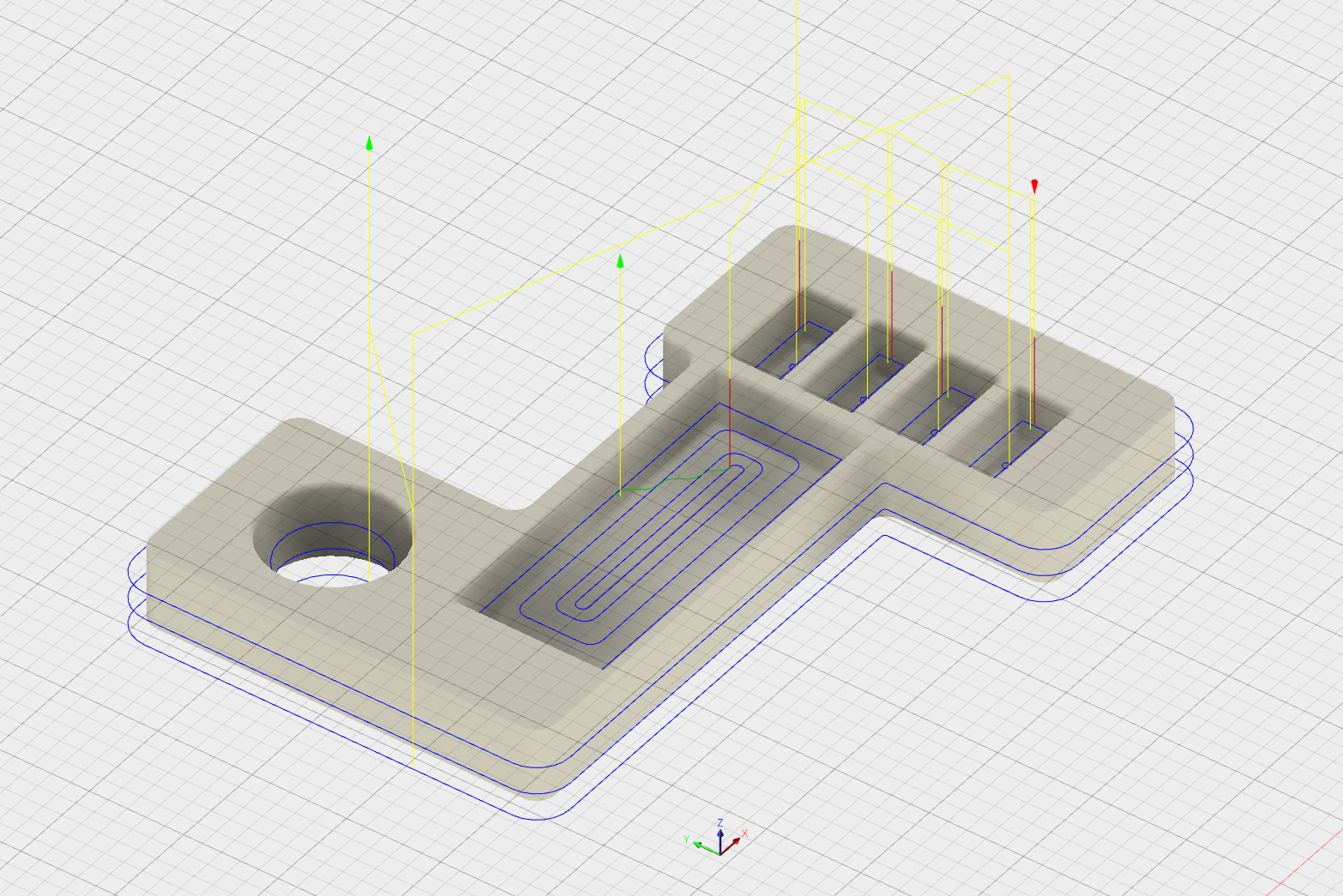

CAM です。φ0.8 のエンドミルで加工しました。

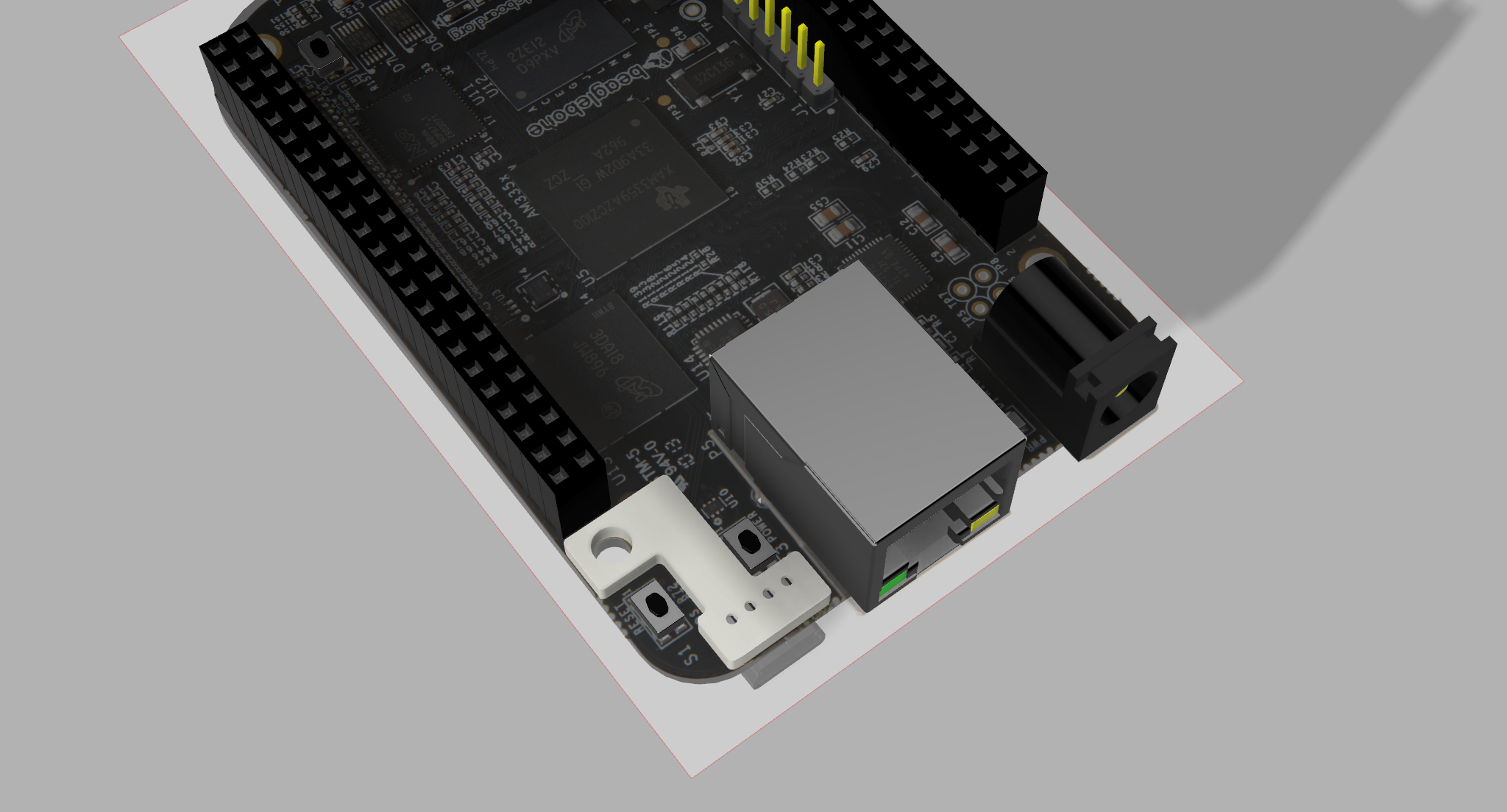

どうつけるか？ こうつけます。

いい感じにする

アダプタには4つ、φ1mm の穴があいています。ここに適当なφ1 の光ファイバーを挿しこみむとこうなります。

可愛い感じに延長できました。T=2mm の白のプラ版なので結構透けてますが、思ったより隣に影響を与えることなく分離できました。
