歪みゲージ(ロードセル)と HX711 を使って重量計測する (Arduino)

tech

17:50

Aliexpress で歪みゲージ (ロードセル 1kg) と、HX711 のモジュールを買ったので試してみました。

歪みゲージのつかいかた

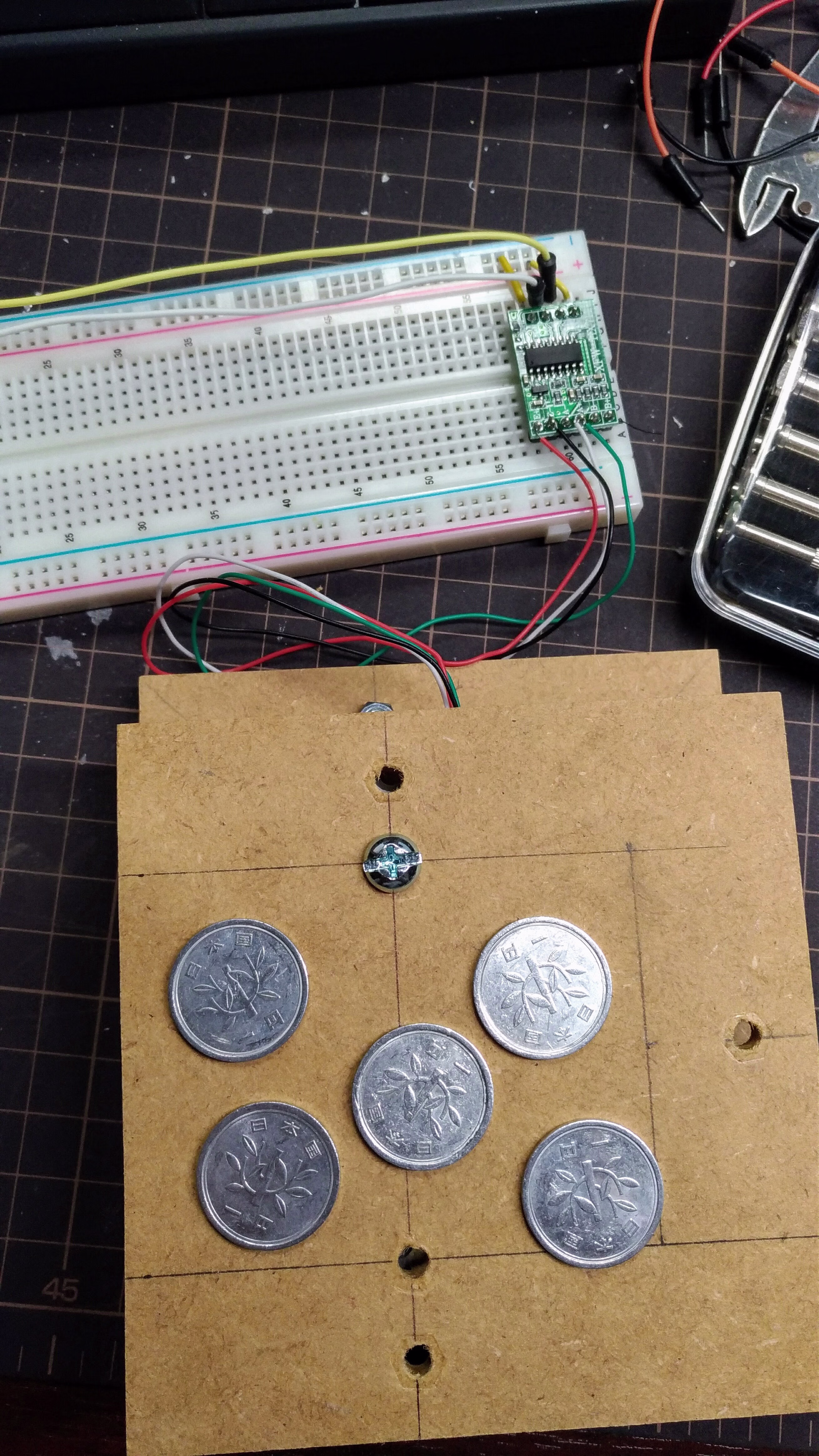

歪ませる必要があるので、このように上下に板をつけて挟みこみます。このとき、多少すきまが必要なのでワッシャーなどをかまします。

今回使った歪みゲージのスペックは以下の通りです。(コピペ) また、M4 と M5 のネジが切ってありました。

Rated Load: 1Kg
Rated Output: 1.0mV/V±0.15mV/V
Zero Output: ±0.1mV/V
Creep: 0.03%F.S./30min
Input End: Red+ (power), Black-(power)
Output End: Green+(signal), White-(signal)
Recommended operating voltage: 3 ~ 12 VDC
Maximum operating voltage: 15 VDC
Input Impedance: 1115±10%Ω
Output Impedance: 1000±10%Ω
Protection class: IP65
Total Size: approx. 3.15 x0.50 x 0.50 inch
Cable: 0.8 x 20 cm (diameter x length)
Material: Aluminum Alloy
Weight: 30g

HX711 で読んでみる (Arduino)

手に入れたのは↑のようなモジュールです。適当に配線して読みます。

以下のライブラリを使ってみました。

https://github.com/bogde/HX711

README の通りにスケールを設定する必要があります。

#include <Arduino.h>
// https://github.com/bogde/HX711
#include "HX711.h"

const int DT_PIN = 2;
const int SCK_PIN = 3;

HX711 scale;

void setup() {
	Serial.begin(9600);
	Serial.println("start");
	scale.begin(DT_PIN, SCK_PIN);

	Serial.print("read:");
	Serial.println(scale.read());

	scale.set_scale();
	scale.tare();

	Serial.print("calibrating...");
	delay(5000);
	Serial.println(scale.get_units(10));

	scale.set_scale(-1536.00);
	scale.tare();

	Serial.print("read (calibrated):");
	Serial.println(scale.get_units(10));
}


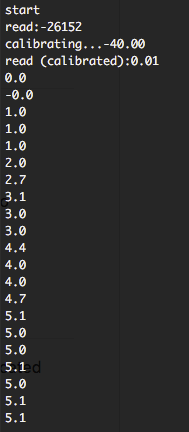

void loop() {
	Serial.println(scale.get_units(10), 1);

	scale.power_down();
	delay(500);
	scale.power_up();
}
