軸

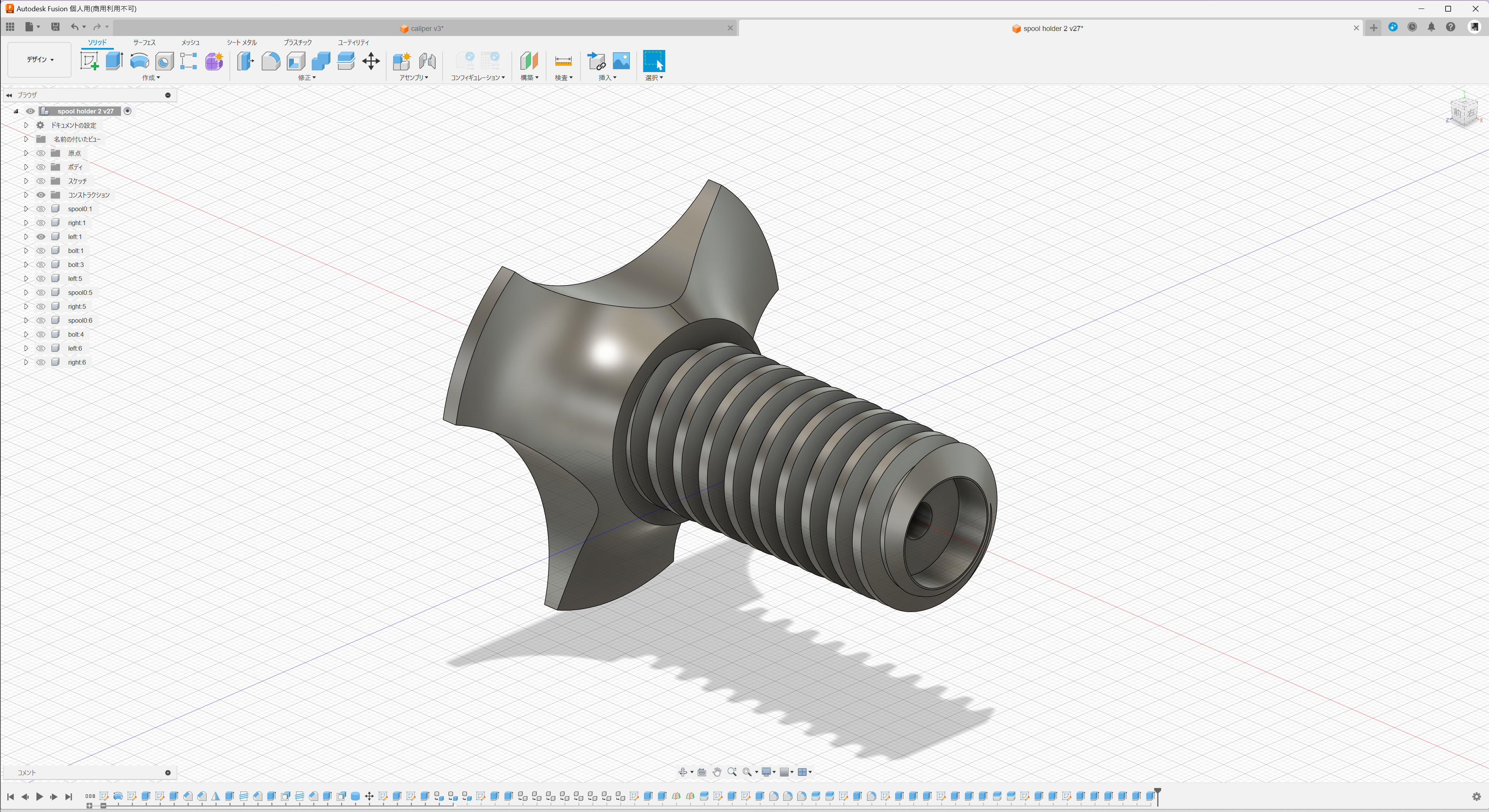

スプールを固定するボルトとナットを作り、そこに固定軸を貫通させるようにした。

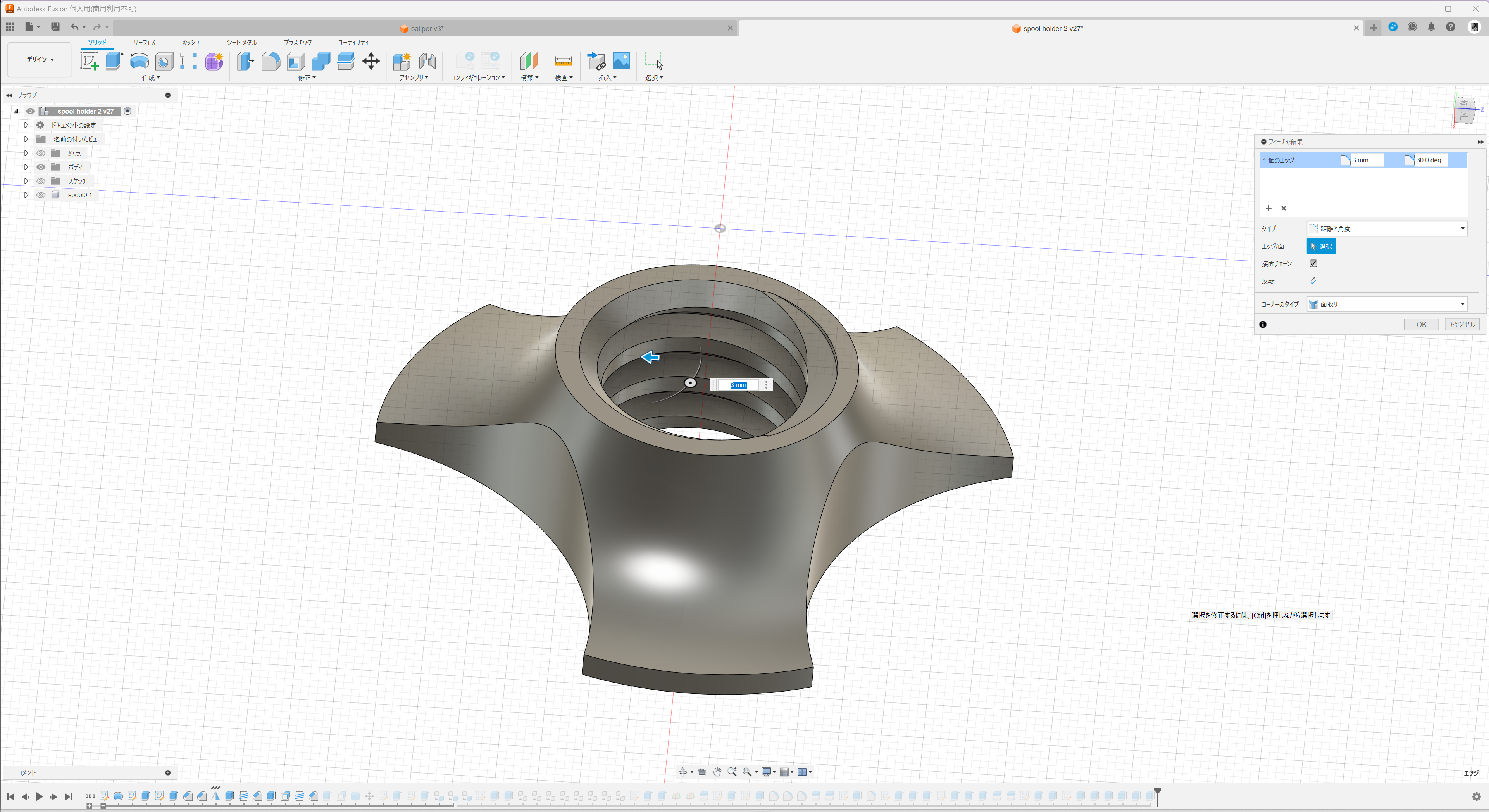

TR30x6 という台形ねじにした。早くねじこみたいと思うとピッチを広くしたくなるが、Fusion360 だとピッチが広いねじだと台形ねじになるようだった。デフォルトだと3Dプリントしたときキツいので、ねじの面をメス側で0.2mmオフセットさせている。

ところで Fusion360 だとねじの面取りがあまり直感的ではなく、先に穴に対して面取りをかけてからねじを作成し、面取りのフィーチャをねじの作成後に移動するという手順を踏まないといけない。

メス側を完全に貫通にすることで、ボルトをつけたままスプールホルダだけつけはずしできる。

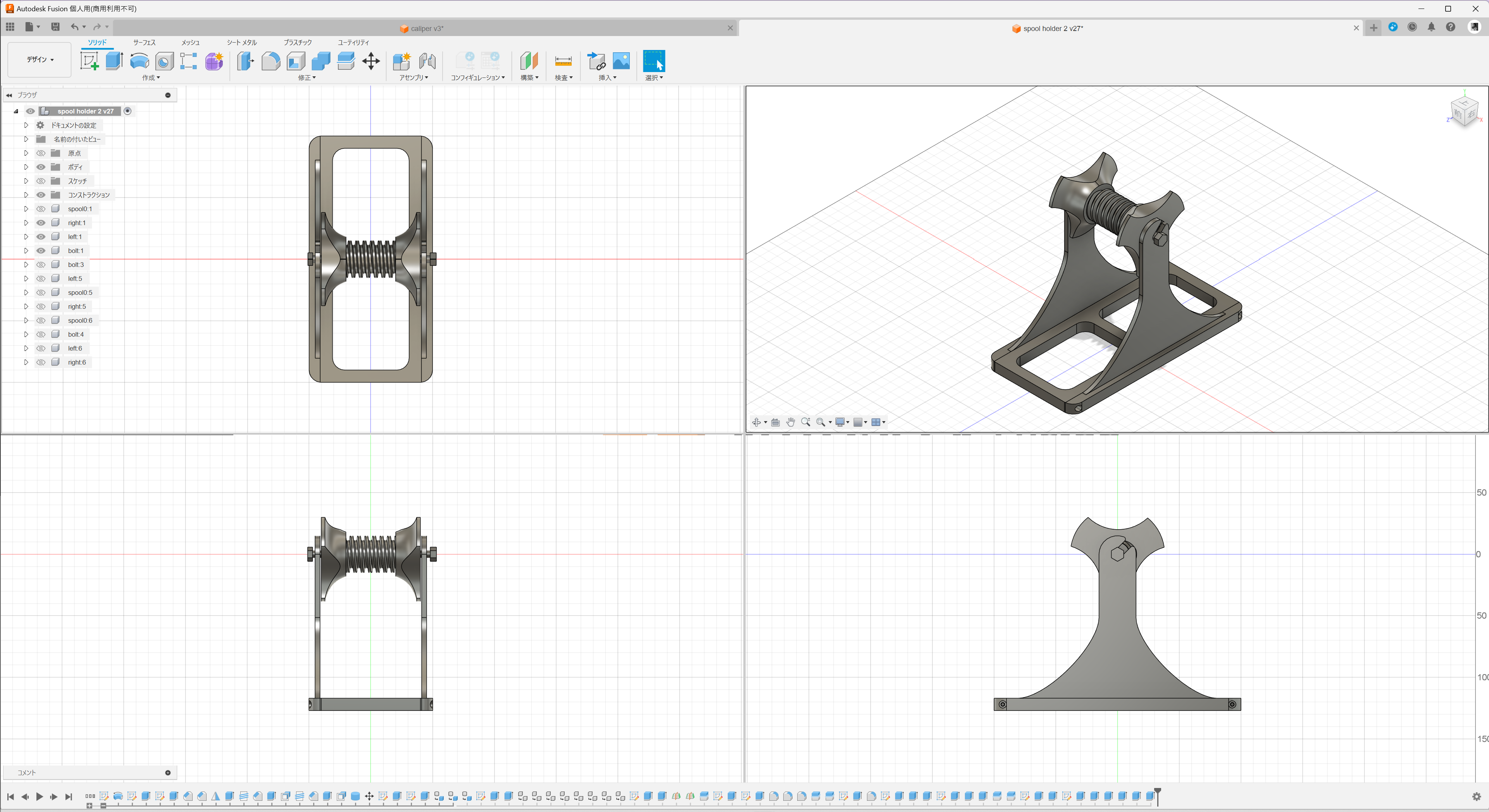

台

ボルトをハメるだけの簡単な構造。

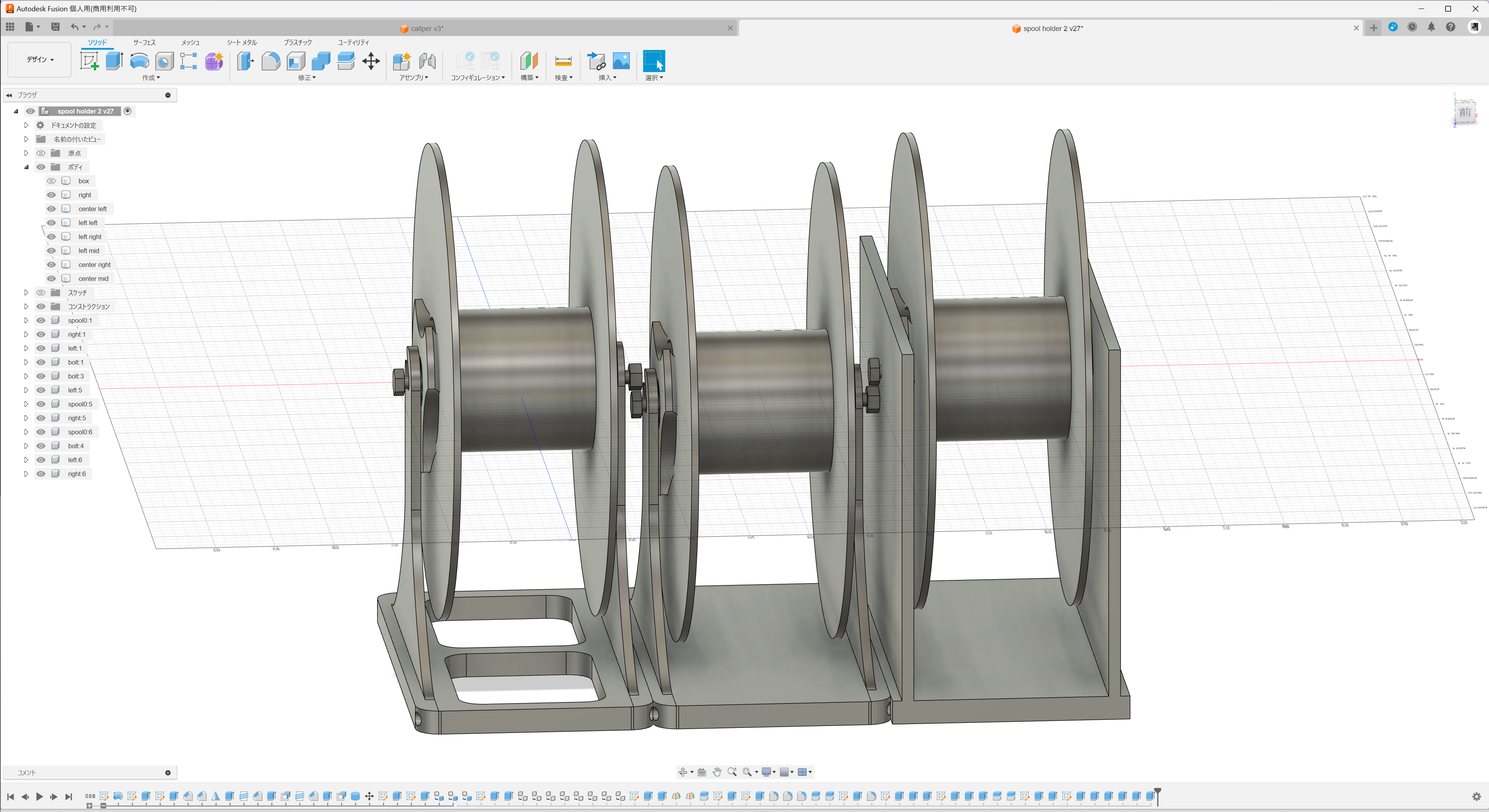

ボックス的にギリギリ3つのスプールが収められる感じなので、軸が干渉しないように工夫してある。軸の位置を、上下に若干ずらし斜めにすべらせて設定する構造に。
