回路図

殆ど前のと変わってない。ESD 保護ダイオードと、プルアップを変更しただけ

基板図

ファームウェア

• https://github.com/cho45/AVR-Elekey/blob/master/firmware/main.c

ピンの配置の関係でアサインだけ変えてある。

ケース

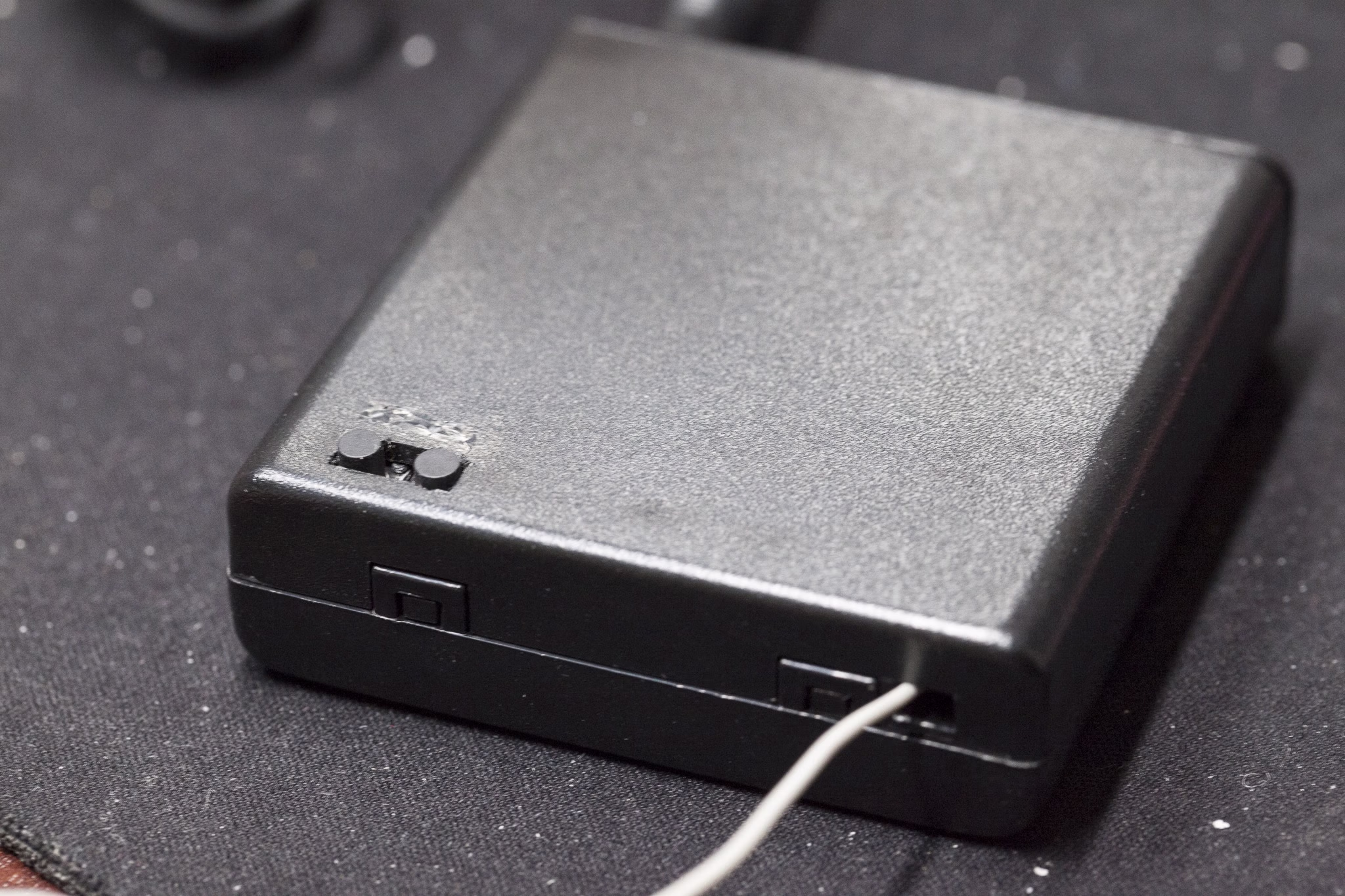

秋月で売ってる電池ボックス　単3×4本用（フタ付プラスチック・スイッチ付）というのを使ってる。

単3は2本分の領域をエネループ用に使って、残り半分のスペースに回路を入れてる。もとからあるでっぱりとかはニッパーとかカッターで切った。電池の金具は加工する必要はなくて、ハメこまれてる位置を変えてあげるだけでよかった。元からあるスイッチはとってしまっている。

結構狭いので、圧電ブザーを削ったり基板をやすりで削ったりしてギリギリで入れてる。今回は部品配置の検討をするのに EAGLE が大変役に立った。ISP 部分以外はほぼジャンパなしでいけてる。IC ソケットをつけなければもっと高さに余裕があったんだけど、一応つけた。

スイッチがあった部分は少し広げて、タクトスイッチを入れてる。固定する方法で困るけど、グルーガンでタクトスイッチを固めてしまった。グルーガンでも結構固めになるので、力を入れても大丈夫なくらいにはなるっぽい。
