3DプリンタでLCRメータDE-5000 のUSBシリアル出力アダプタを作る
オフィシャルのアダプタはかなり高い<ので https://www.thingiverse.com/thing:2551379 をプリントして USB シリアルを組合せた。

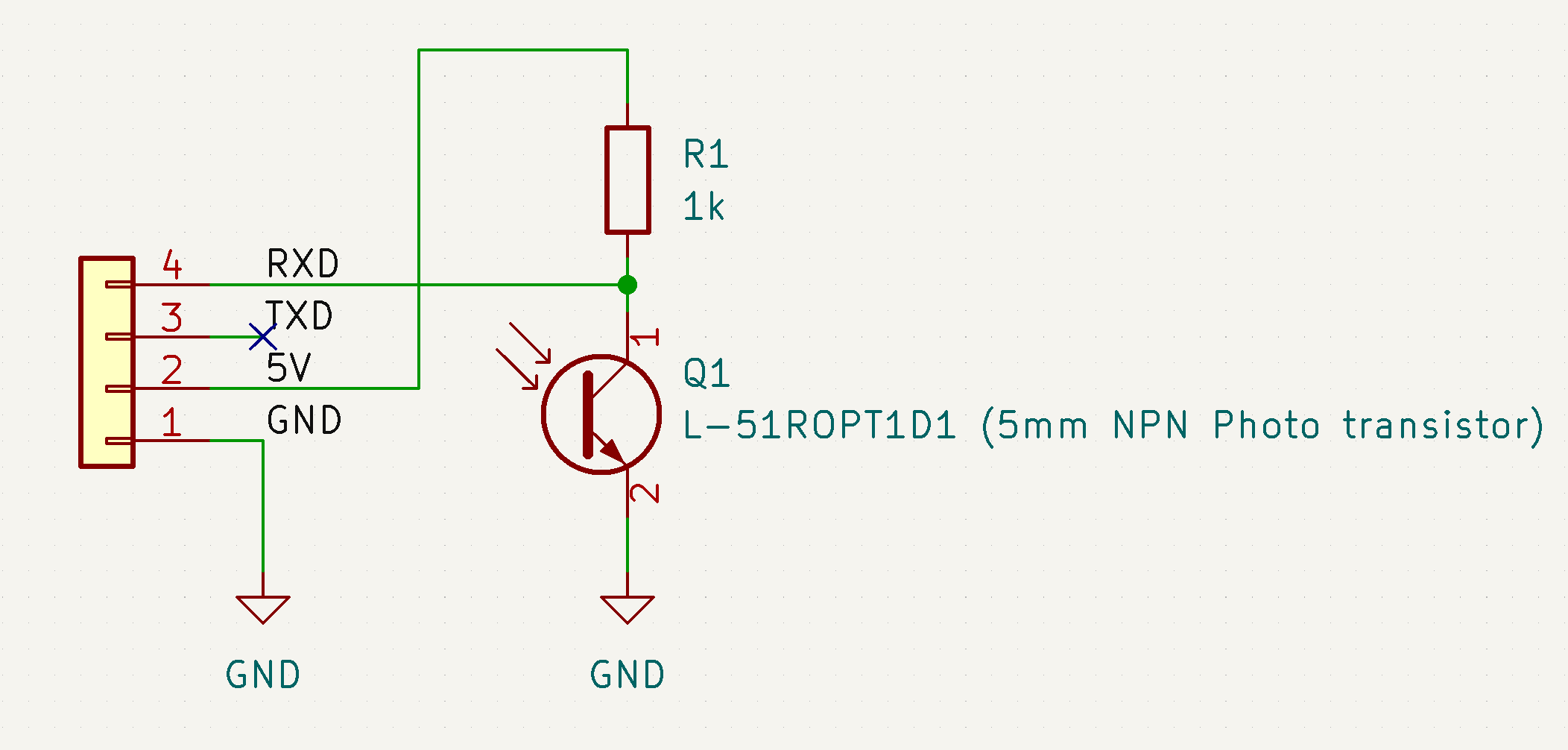

回路
使ったのは
- FT234X https://akizukidenshi.com/catalog/g/gM-08461/
- L-51ROPT1D1 https://akizukidenshi.com/catalog/g/gI-04211/
- 1kΩ
Thingiverse の方法 (RX と GND に直接フォトトランジスタをつける) だと、FT234X ではうまくいかない。オシロで見た感じ立ちあがりが遅すぎたので、RX の内部抵抗が高いようだ。
なので普通に電源をとるようにした。FT234X は 5V トレラントなのでこれで問題ないはず。
読み出し
プロトコルは
あたりを参照すればわかる。
baudrate は 9600
