ダイオードだけ入れて対処したのがどうもひっかかっていて、やはりまずい気がするので、やめた。リグ側から電圧がかかっていないとき、こちら側から電圧がかかってしまうのが気持ちわるい。

リグ側からかかっている電圧を使ってFETをスイッチし、接続されているときだけ、特定のプルアップしているピンをグラウンドに落とすような感じにした。スイッチを使わず、実際に接続されているかどうかを見れるようになったので、ジャックは挿しこまれているけど、リグの電源がついていない場合なんかには機能的にも前より便利になった。

素直にこうしとけばよかった。これでそんなにまずいことはない、と思う……

懸念していた点が解消されたので、ブレッドボートをやめてユニバーサル基板に実装した。

今まで、回路図からユニバーサル基板に落とすときはいきあたりばったりでやっていたけど、今回はプリント基板作成ツールを使って事前に実装を考えてみた。

いろいろ、プリント基板を作れるソフトウェアはあるんだけど、どれも微妙に使いづらくて難しい。自分だけの最高の部品ライブラリを作ってからじゃないと基板作成ができないとか、そういうアレがある……

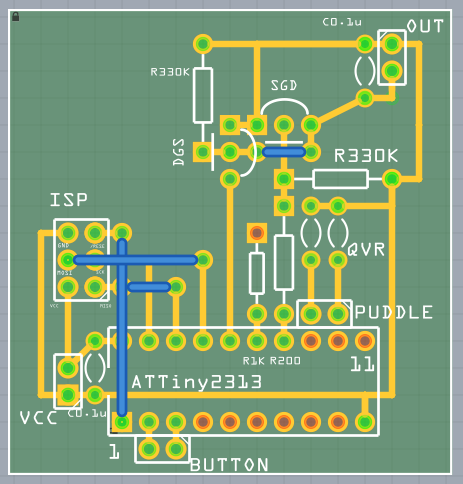

今回はいくつか試した結果、Fritzing という OSS の、プリント基板ビューを使ってやってみた。ビューがいくつかあって楽しいソフトウェアなんだけど、やはりこれも回路図やブレッドボートビューを使う場合、ライブラリを作るあげるのが面倒くさい。ただ、配線を試行錯誤やる程度なら、別の部品を代用して使っても問題ない。

しかし配線を試行錯誤するのも結構つらくて、選択したくないものが選択されてしまうことがものすごく多い。そのためのロック機能がある、と思いきや、ロックをかけても選択できてしまうので意味がない。結果、一切あたり判定が存在しなくて動かすことができない部品とかが存在する (一度かぶっているのをとれば移動できるけど)。かなり辛い。
